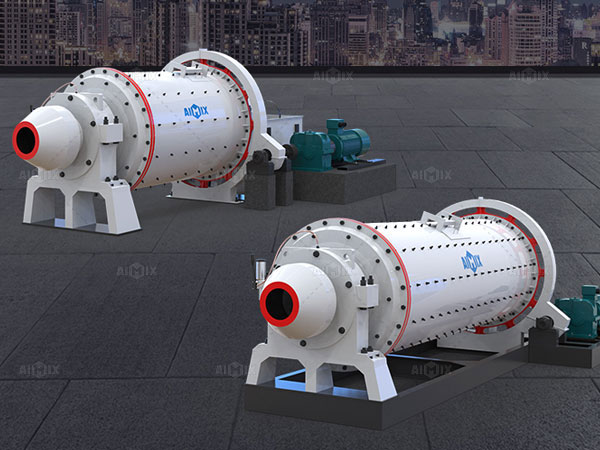

Шаровая мельница является ключевым измельчающим оборудованием для материала, отвечающего требованиям тонкости производственного процесса после дробления дробильным оборудованием. Благодаря высокой приспособляемости к материалам, большому коэффициенту дробления (до 300 и более) и большой производительности шаровые мельницы широко используются в переработке полезных ископаемых, строительных материалов, цемента, угля, металлургии и других отраслях промышленности.
- Производительность: 1-386 т
- Размер частиц подачи: ≤20-≤25 мм
- Крупность готового продукта: 0.074-0.89 мм
- Применимые материалы: кварцевый камень, золотая руда, железная руда, цементный клинкер, медная руда, пирротин, магнетит и т. д.
-
УЗНАТЬ БОЛЬШЕ
Преимущества шаровой мельницы Aimix
Использование подшипников качения вместо подшипников скольжения снижает трение, снижает энергопотребление, экономит электроэнергию более чем на 30%, а мельница легко запускается;
Шаровая мельница использует футеровочную пластину из редкоземельного материала, оптимизирует конструкцию шестерни и увеличивает срок службы подшипника более чем на 5 лет;
Aimix шаровая мельница использует опору подшипника качения вместо опоры подшипника скольжения втулки подшипника. По сравнению с опорой подшипника скольжения экономия энергии составляет 10-20%, а производителиность увеличивается на 10-20% при том же состоянии мощности;
Цилиндр использует автоматическую сварку, ультразвуковую дефектоскопию, общий отжиг и другие меры, так что оборудование работает бесперебойно и имеет высокую эффективность.
Принцип работы шаровой мельницы
1. Материал поступает в первую камеру мельницы равномерно через подающий полый вал от подающего устройства.
2. В полости находятся ступенчатые вкладыши или гофрированные вкладыши, внутри установлены стальные шарики разных характеристик. Цилиндр вращается, чтобы поднять стальной шарик на заданную высоту, а затем падает, что приводит к удару и измельчению материала;
3. Измельчение во второй камере: после измельчения материала в первой камере он поступает во вторую камеру через однослойную складскую доску для дальнейшего измельчения;
4. После измельчения порошок выгружается через разгрузочную решетку для завершения операции измельчения.
Технические параметры шаровой мельницы
| Модель | Скорость вращения (об/мин) | Вес мелющих тел (т) | Размер подачи (мм) | Выходной размер (мм) | Производительность (т/ч) | Мощность двигателя (кВт) | Масса (т) |
| Φ900×1800 | 36 | 1.5 | ≦20 | 0.075-0.89 | 0.65-2 | 18.5 | 5.5 |
| Φ900×3000 | 38 | 2.7 | ≦20 | 0.075-0.89 | 1.1-3.5 | 22 | 6.7 |
| Φ1200×2400 | 36 | 3 | ≦25 | 0.075-0.6 | 1.5-4.8 | 30 | 12 |
| Φ1200×3000 | 36 | 3.5 | ≦25 | 0.074-0.4 | 1.6-5 | 37 | 12.8 |
| Φ1200×4500 | 36 | 5 | ≦25 | 0.074-0.4 | 11.6-5.8 | 55 | 13.8 |
| Φ1500×3000 | 32.4 | 7.5 | ≦25 | 0.074-0.4 | 2-5 | 75 | 16.8 |
| Φ1500×4500 | 29.7 | 11 | ≦25 | 0.074-0.4 | 3-6 | 110 | 21 |
| Φ1500×5700 | 27 | 12 | ≦25 | 0.074-0.4 | 3.5-6 | 130 | 25.8 |
| Φ1830×3000 | 25.4 | 11 | ≦25 | 0.074-0.4 | 4-10 | 130 | 29 |
| Φ1830×4500 | 25.4 | 15 | ≦25 | 0.074-0.4 | 4.5-12 | 155 | 35.5 |
| Φ1830×6400 | 24.1 | 21 | ≦25 | 0.074-0.4 | 6.5-15 | 210 | 43 |
| Φ1830×7000 | 24.1 | 23 | ≦25 | 0.074-0.4 | 7.5-17 | 245 | 43.8 |
| Φ2100×3000 | 23.7 | 15 | ≦25 | 0.074-0.4 | 6.5-36 | 155 | 34.8 |
| Φ2100×4500 | 23.7 | 24 | ≦25 | 0.074-0.4 | 8-43 | 245 | 42 |
| Φ2100×7000 | 23.7 | 26 | ≦25 | 0.074-0.4 | 8-48 | 280 | 56.6 |
| Φ2200×4500 | 21.5 | 27 | ≦25 | 0.074-0.4 | 9-45 | 280 | 51.8 |
| Φ2200×6500 | 21.7 | 35 | ≦25 | 0.074-0.4 | 14-26 | 380 | 60 |
| Φ2200×7000 | 21.7 | 35 | ≦25 | 0.074-0.4 | 15-28 | 380 | 62 |
| Φ2200×7500 | 21.7 | 35 | ≦25 | 0.074-0.4 | 15-30 | 380 | 64.8 |
| Φ2400×3000 | 21 | 23 | ≦25 | 0.074-0.4 | 7-50 | 245 | 58 |
| Φ2400×4500 | 21 | 30 | ≦25 | 0.074-0.4 | 8.5-60 | 320 | 69 |
| Φ2700×4000 | 20.7 | 40 | ≦25 | 0.074-0.4 | 12-80 | 380 | 94 |
| Φ2700×4500 | 20.7 | 48 | ≦25 | 0.074-0.4 | 12-90 | 480 | 102 |
| Φ3200×4500 | 18 | 65 | ≦25 | 0.074-0.4 | 25-120 | 630 | 137 |
| Φ3600×4500 | 17 | 90 | ≦25 | 0.074-0.4 | 25-140 | 850 | 158 |
| Φ3600×6000 | 17 | 110 | ≦25 | 0.074-0.4 | 25-160 | 1250 | 175 |
| Φ3600×8500 | 18 | 131 | ≦25 | 0.074-0.4 | 45.8-256 | 1800 | 252 |
| Φ4000×5000 | 16.9 | 121 | ≦25 | 0.074-0.4 | 45-208 | 1500 | 203 |
| Φ4000×6000 | 16.9 | 146 | ≦25 | 0.074-0.4 | 65-248 | 1600 | 218 |
| Φ4000×6700 | 16.9 | 149 | ≦25 | 0.074-0.4 | 45-252 | 1800 | 238 |
| Φ4500×6400 | 15.6 | 172 | ≦25 | 0.074-0.4 | 54-306 | 2000 | 280 |
| Φ5030×6400 | 14.4 | 216 | ≦25 | 0.074-0.4 | 68-386 | 2500 | 320 |
Примечание: модель, параметры и внешний вид продукта постоянно совершенствуются. Если есть какие-либо различия между измененным образцом изображения и фактическим продуктом, фактический продукт имеет преимущественную силу.
